Geotechnische Bemessung tiefer Baugruben in Krefeld: Sicherheit von der ersten Bodenschicht an

Ein Fehler, den wir in Krefeld immer wieder beobachten: Planer gehen von idealisierten, homogenen Sandböden aus und unterschätzen die Wechsellagerung von Terrassensanden mit schluffigen, gering durchlässigen Schichten. Genau das führt bei der geotechnischen Bemessung tiefer Baugruben zu bösen Überraschungen – von unerwarteten Wasserzutritten bis zu lokalen Böschungsrutschungen. In unserer Erfahrung am gesamten linken Niederrhein, besonders im dicht bebauten Krefelder Stadtgebiet, entscheidet die realistische Modellierung des Schichtenaufbaus über die Wirtschaftlichkeit der Verbaukonstruktion. Wir kombinieren dafür die Ergebnisse von Korngrößenanalysen mit der CPT-Sondierung, um ein scharfes Bild der Durchlässigkeit und Lagerungsdichte zu erhalten. Nur so lassen sich Lastansätze nach DIN EN 1997-1:2014 präzise führen und unnötige Überdimensionierung oder gefährliche Unterbemessung vermeiden.

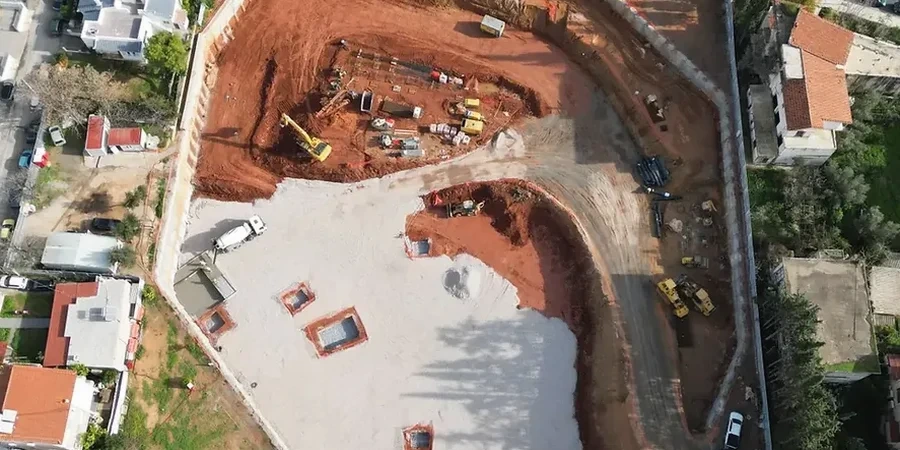

Die Wechsellagerung von Terrassensanden und Schlufflinsen in Krefeld erfordert eine Verformungsprognose, die über das einfache Bettungsmodulverfahren hinausgeht.

Unsere Leistungsbereiche

Ablauf und Umfang

Das Baugrundverhalten in Krefeld variiert selbst auf kurze Distanz erheblich: Während im Bereich Bockum die Terrassensande oft bis in große Tiefen eine mitteldichte Lagerung mit guter Mantelreibung aufweisen, zeigt die Praxis im Hafengebiet von Linn häufig eine lockere Lagerung direkt über geringmächtigen organischen Zwischenlagen – ein Szenario, das bei der geotechnischen Bemessung tiefer Baugruben völlig andere Verformungsprognosen erzwingt. Die Dimensionierung der Aussteifung, ob als rückverankerte Bohrpfahlwand oder als mehrfach ausgesteifte Trägerbohlwand, hängt in Krefeld entscheidend vom Steifemodul der anstehenden Mittel- und Grobsande ab. Ein weiterer kritischer Punkt ist der Grundwasserstand: Der Flurabstand liegt innerstädtisch oft nur bei drei bis fünf Metern unter Gelände. Für eine dauerhaft standsichere Baugrubensohle gegen hydraulischen Grundbruch ist eine sorgfältig ermittelte Durchlässigkeitszahl aus dem in-situ Durchlässigkeitsversuch unabdingbar – ein Wert, den Sie nicht einfach aus Tabellenwerken übernehmen sollten.

Geotechnische Bemessung tiefer Baugruben in Krefeld: Sicherheit von der ersten Bodenschicht an — Technische Referenz — Krefeld

Örtliche Baugrundfaktoren

Die Niederterrasse des Rheins, auf der Krefeld zu großen Teilen steht, ist geologisch jung und wurde während der letzten Kaltzeit abgelagert. Die Sande sind oft gleichkörnig und neigen bei Wasserzutritt zum inneren Erosionsverhalten – ein hydraulischer Grundbruch kann sich hier binnen Stunden entwickeln, wenn die Einbindetiefe der Baugrubenumschließung nicht auskömmlich gewählt wurde. Hinzu kommt die Gefahr von Setzungen an der angrenzenden Altbebauung: In der Krefelder Innenstadt mit ihrer gründerzeitlichen Blockrandbebauung sind bereits geringe Winkelverdrehungen von 1:500 kritisch. Eine unzureichende geotechnische Bemessung tiefer Baugruben, die die räumliche Steifigkeit der Aussteifungslagen unterschätzt, führt hier schnell zu Schäden am Bestand. Auch die Erschütterungsimmission beim Einbringen von Verbauträgern oder Bohrpfählen in dicht gelagerten Sand ist ein nicht zu vernachlässigender Faktor – besonders in der Nähe von empfindlichen Industrieanlagen oder historischen Gebäuden wie der Burg Linn.

Benötigen Sie eine geotechnische Bewertung?

Antwort innerhalb von 24h.

E-Mail: kontakt@geotechnik.sbs

Maßgebliche Normen

DIN EN 1997-1:2014-03 (Eurocode 7: Entwurf, Berechnung und Bemessung in der Geotechnik), DIN 1054:2021-04 (Baugrund – Sicherheitsnachweise im Erd- und Grundbau), DIN 4126:2013-09 (Nachweis der Standsicherheit von Schlitzwänden), DIN EN 1538:2015-10 (Ausführung von Schlitzwandarbeiten), DIN 18303:2019-09 (VOB Vergabe- und Vertragsordnung – Verbauarbeiten)

Technische Parameter

Parameter	Typischer Wert
Maximale Aushubtiefe innerstädtisch	bis 18 m (mit Untergeschossen)
Typischer Flurabstand im Stadtgebiet	2,5 – 5,0 m u. GOK
Relevante Norm für EC7-Nachweise	DIN EN 1997-1:2014 + DIN 1054:2021
Vorherrschender Baugrund	Niederterrassensande, mitteldicht bis dicht
Geforderter Sicherheitsfaktor Sohle (HYD)	η ≥ 1,80 (GZ 1A, DIN 1054)
Verformungsarmes Monitoring	Inklinometer, Schlauchwaagen, 3D-Messbolzen
Typische Verbauart bei Tiefgaragen	Überschnittene Bohrpfahlwand mit Rückverankerung

Fragen und Antworten

Welche Baugrubentiefe ist in Krefeld ohne aufwändige Wasserhaltung möglich?

Das hängt stark vom Stadtteil ab. Östlich der A57 liegt der Grundwasserspiegel oft bei vier bis fünf Metern unter Gelände, westlich davon in Rheinnähe bereits bei zwei bis drei Metern. Eine Baugrube tiefer als zwei Meter wird in Krefeld fast immer eine Form von Wasserhaltung oder eine dichtende Verbauwand benötigen.

Reicht ein Bettungsmodulverfahren für die Verformungsprognose aus?

Nur bedingt. Bei den heterogenen Krefelder Terrassensanden mit eingeschalteten Schlufflinsen liefert die Finite-Elemente-Methode (FEM) mit einem geeigneten Stoffmodell deutlich realistischere Verformungsbilder. Das einfache Bettungsmodulverfahren unterschätzt oft die Setzungsmulde hinter der Verbauwand.

Wie vermeidet man Schäden an der gründerzeitlichen Nachbarbebauung?

Entscheidend ist eine aussteifungsnahe Vorkopfabstützung und der zügige Einbau der Steifenlagen, bevor die volle Aushubtiefe erreicht wird. Wir empfehlen zudem eine verformungsarme Herstellung der Verbauwand, zum Beispiel mittels überschnittener Bohrpfähle, und ein lückenloses Monitoring ab der Nullmessung.

Mit welchen Kosten muss ich für die geotechnische Bemessung einer tiefen Baugrube in Krefeld rechnen?

Für die vollständige geotechnische Bemessung inklusive Standsicherheitsnachweisen und Ausführungsplänen liegt der Aufwand je nach Komplexität und Aushubtiefe zwischen €2.050 und €7.950. Hinzu kommen die Kosten für die erforderlichen Baugrunderkundungen und das Monitoring.

Muss die Baugrube bei Hochwasser im Rhein gesichert werden?

In den hochwassergefährdeten Bereichen von Krefeld-Linn und Uerdingen muss der Bemessungswasserstand an die Hochwasserprognosen des Rheins angepasst werden. Hier kann ein Auftriebsnachweis für extreme Hochwasserereignisse (HQ100) erforderlich sein, selbst wenn die Baugrube nur temporär offen steht.
