Schottersäulen-Bemessung in Krefeld: Tragfähigkeit auf weichem Untergrund

Ein Ingenieurbüro aus dem Krefelder Süden rief uns letzte Woche an. Der Boden unter ihrer geplanten Halle gab bei 1,80 Meter nach. Rheinsedimente, kaum tragfähig. Ihr Fehler: Sie hatten nur eine Rammsondierung machen lassen. Keine Schottersäulen-Bemessung. Ohne die gezielte Planung eines Rüttelstopfverdichtungsrasters hätte die Bodenplatte innerhalb von drei Jahren 20 Zentimeter Setzung gesehen. Wir kalkulieren die Säulen so, dass die Last aus der Halle sicher in tiefere Sandschichten unter dem Krefelder Rheinschlick abgetragen wird. Dafür kombinieren wir die CPT-Sondierung mit der Sieblinie aus der Korngrößenanalyse, um das optimale Stopfmaterial und den Säulenabstand zu bestimmen.

Im Krefelder Auelehm reicht eine reine Bodenaustausch-Lösung oft nicht aus. Die Rüttelstopfverdichtung verhindert Setzungen, die erst fünf Jahre nach Bauabnahme sichtbar werden.

Unsere Leistungsbereiche

Ablauf und Umfang

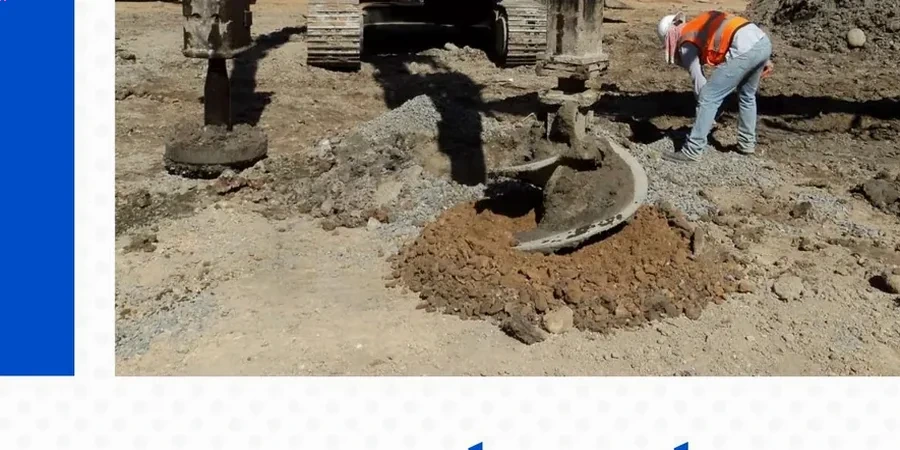

Krefeld liegt auf einer mächtigen Schicht quartärer Sedimente des Rheins. In den Stadtteilen Linn und Uerdingen stehen wir teils auf 8 bis 12 Metern weichen Auelehms, bevor festerer Sand oder Kies ansteht. Das erfordert eine klare Bemessungsstrategie. Schottersäulen sind hier oft die wirtschaftlichste Lösung. Sie verdichten den Baugrund, beschleunigen die Konsolidierung und erhöhen den Spitzenreibungswinkel. Unser Team rechnet jede Säulenreihe nach DIN 4017 Grundbruch und prüft die Setzungsreduktion nach dem Priebe-Verfahren. Wir geben keine Pauschalraster vor. Jede Bemessung fußt auf Laborwerten aus der Triaxialzelle und den vor Ort bestimmten Steifemoduln. So passt die Ausführung exakt zu den Krefelder Bodenverhältnissen und nicht zu einem generischen Modell.

Schottersäulen-Bemessung in Krefeld: Tragfähigkeit auf weichem Untergrund — Technische Referenz — Krefeld

Örtliche Baugrundfaktoren

Wir erinnern uns an einen Neubau nahe der Linner Burg. Der Bauherr plante eine dreigeschossige Wohnanlage auf einer ehemaligen Rinnenfüllung. Der erste Sondierbericht empfahl 12 m lange Schottersäulen. Die ausführende Firma reduzierte eigenmächtig auf 8 m, um Kosten zu drücken – ohne neue Bemessung. Achtzehn Monate nach Fertigstellung neigte sich das Treppenhaus um 4 Zentimeter. Die Ursache: Die Säulen endeten noch im weichen Schluff, die Lastverteilung unterhalb der Säulengruppe war nicht nachgewiesen. In Krefeld entscheidet die Tiefe der tragfähigen Schicht über Erfolg oder Totalausfall. Wir rechnen jede Gruppe mit dem Teilsicherheitskonzept nach Eurocode 7 nach. Bodenersatz, Teil- und Vollstopfsäulen – die Wahl hängt vom Schichtenprofil ab, nicht vom Budget.

Benötigen Sie eine geotechnische Bewertung?

Antwort innerhalb von 24h.

E-Mail: kontakt@geotechnik.sbs

Maßgebliche Normen

DIN 4093: Bemessung von Baugrundverbesserungen durch Rüttelstopfverdichtung, DIN 4017: Grundbruchberechnung, DIN EN 1997-1 (Eurocode 7): Entwurf, Berechnung und Bemessung in der Geotechnik, DIN 18300: Erdarbeiten (VOB Teil C)

Technische Parameter

Parameter	Typischer Wert
Säulendurchmesser	0,60 m bis 1,20 m
Rastertyp	Dreieck- oder Rechteckraster
Setzungsreduktion	2- bis 4-fach gegenüber unbehandeltem Boden
Tragschicht	Kies/Sand in mind. 3 m Mächtigkeit
Nachweis Tiefe	Bis 15 m unter GOK
Berechnungsnorm	DIN 4017, DIN 4093
Stopfmaterial	Kies 8/16 oder 16/32, kantengerundet

Fragen und Antworten

Welche Bodenkennwerte benötigen Sie für die Bemessung?

Wir brauchen die undrainierte Scherfestigkeit cu aus der Flügelsonde oder dem CPT, den Steifemodul Es aus dem Drucksondierversuch und die Sieblinie des anstehenden Bodens. Diese Werte liefern wir aus unseren Feld- und Laborversuchen nach DIN EN ISO 17892.

Welchen Abstand legen Sie zwischen die Schottersäulen?

Das hängt von der gewünschten Setzungsreduktion und dem Austauschverhältnis ab. Bei einem Dreieckraster mit 1,80 m Abstand und 0,80 m Säulendurchmesser erreichen wir im Krefelder Auelehm typischerweise ein Austauschverhältnis von 15 %. Den genauen Abstand berechnen wir projektbezogen.

Mit welchen Kosten muss ich für eine Schottersäulen-Bemessung rechnen?

Die Bemessungskosten liegen je nach Bauwerksklasse und erforderlichem Untersuchungsumfang zwischen 1.320 und 4.810 Euro. Darin enthalten sind die analytische Berechnung, der rechnerische Nachweis und die Dokumentation für den Prüfstatiker.

Können Schottersäulen die Baugrundverflüssigung bei Erdbeben verhindern?

Ja, das ist ein wesentlicher Zusatznutzen. Die verdichteten Schottersäulen wirken als Drainage-Elemente und bauen Porenwasserüberdrücke ab. In Krefeld liegt die Erdbebenzone bei 1, das Risiko ist gering, aber die duktile Tragreserve durch die Säulen erhöht die Sicherheit trotzdem.

Reicht eine Schottersäulen-Bemessung für die Baugenehmigung aus?

Ja, wenn sie von einem qualifizierten Geotechniker erstellt und nach Eurocode 7 mit Teilsicherheitsbeiwerten geführt ist. Wir liefern die Bemessung als prüffähigen Standsicherheitsnachweis mit Lastplattendruckversuchen aus der Eigen- und Fremdüberwachung.
